概述

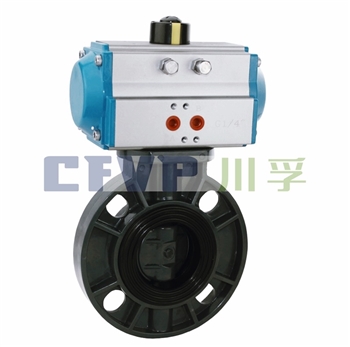

PVC/PP氣動蝶閥重量輕、耐腐蝕性強，采用活塞式氣動執行器與塑料蝶閥組成。氣動塑料蝶閥被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
氣動塑料蝶閥 產品特點
1、外型結構緊湊美觀
2、本體重量輕容易安裝
3、 耐腐蝕性強，應用范圍廣
4、材質衛生無毒
5、耐磨損、容易拆卸，維護簡單易行
氣動塑料蝶閥 主要技術參數
閥體
|
閥體形式 |
直通式閥體 |
|
公稱通徑 |
DN50～300mm |
|
公稱壓力 |
PN1.0、1.6MPa |
|
連接形式 |
法蘭式 / 對夾式 |
|
密封材質 |
FPM、EPDM、NBR |
|
適用溫度 |
0～+60℃ |
|
閥體材質 |
UPVC、CPVC、PP |
|
閥芯材質 |
UPVC、CPVC、PP、PTFE |
|
適用介質 |
PVC兼容的食品工業化學溶劑 |
閥內件
|
閥板形式 |
蝶形(垂直板式) |
|
流量特性 |
線性 |
執行機構
|
執行器型號 |
GT系列、ST系列、AT系列、AW)系列單雙作用氣動執行器 |
|
供氣壓力 |
400～700KPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
注：如需詳細執行器參數，請進入氣動執行器頁面進行查閱。
氣動塑料蝶閥 主要性能規范
|
公稱通徑DN |
50～300(mm) |
|||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
氣動塑料蝶閥 主要外形及連接尺寸
|
通徑 |
英寸″ |
尺寸 |
||||||||
|
長度 |
D |
D1-ANSI |
D1-JIS |
D1-DIN |
H |
N-d-ANSI |
N-d-JSI |
N-d-DIN |
||
|
50 |
2 |
43 |
56.5 |
120.39 |
120 |
125 |
103 |
4-19 |
4-19 |
4-18 |
|
65 |
2 1/2 |
47.5 |
70 |
139.44 |
140 |
145 |
113 |
4-19 |
4-19 |
4-18 |
|
80 |
3 |
47.5 |
79 |
152.4 |
150 |
160 |
115 |
4-19 |
4-19 |
4-18 |
|
100 |
4 |
57.2 |
103 |
190.5 |
175 |
180 |
135 |
8-19 |
8-19 |
8-18 |
|
125 |
5 |
66 |
130 |
216 |
210 |
210 |
165 |
8-22 |
8-23 |
8-18 |
|
150 |
6 |
74 |
151 |
241.55 |
240 |
240 |
177 |
8-22 |
8-23 |
8-23 |
|
200 |
8 |
87.5 |
200 |
298.5 |
290 |
295 |
210 |
8-22 |
8-23 |
8-23 |
|
250 |
10 |
110 |
255 |
362 |
355 |
350 |
240 |
12-25 |
12-25 |
12-23 |
|
300 |
12 |
129 |
311 |
432 |
400 |
400 |
297 |
12-25 |
12-25 |
12-23 |
注：以上參數為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據
型號編制
CF T Q DN F 10 S A/D D
川孚 調節型 氣動 口徑 連接方式 公稱壓力 閥體材質 作用方式（電壓、作用方式） 碟閥
